安装好的景观灯-线条灯想要调节亮度和灯光模式怎么办?我来教你使用景观灯专用控制器

作者:鑫月光电2022-06-0813:51 点赞 点击量:72


景观灯作为现在常用的装饰性照明灯具,使用已经非常普及。在使用景观灯美化照明的过程中,能不能随心所欲的调节景观灯的亮度色彩及和灯光运行模式,又替大家节约了成本。要实现这种操作,首先要选用可调光的线条灯,还需要一台F-8全彩数码管专用控制器。实现随时随地调整景观灯亮度和景观灯灯光模式。下面我来给大家介绍一下如何使用这种控制器。


一、F-8(景观灯控制器)系统特点

1、32级—65536级灰度控制,软件Gamma校正处理。

2、支持各种点、线、面光源,支持各种规则,异形处理。

3、防雨,可直接悬挂于户外,景观灯控制器8 路输出,各端口可带1024灯。

4、景观灯控制器单台使用,可交流同步,内置模式,速度、模式可调节。

5、景观灯控制器支持单个文件播放,也支持多个文件循环播放。

二、技术参数

工作电压:AC220V                         工作温度:-20℃--60℃

产品尺寸:22 * 14 * 4.7 单位(cm)          产品净重:1.35Kg

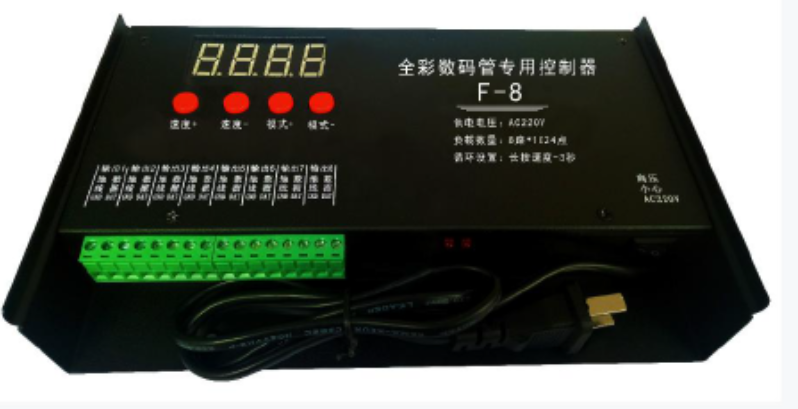

三、 景观灯控制器的数码显示屏及按键含义:

按键

含义

速度+

速度-

(SPEED)

最后一位 X:代表速度

等级1--8: 1 为最快,8 为最慢

模式+

模式-

MODE

F-Xx:代表单个模式

E-Xx:代表循环模式

长按 速度- 3 秒 切换单个与循环

注:针对TTL信号的输出,景观灯控制器一定要和景观灯具进行共地(也就是将控制器的地线输出和景观灯具的地线连接到一起。)

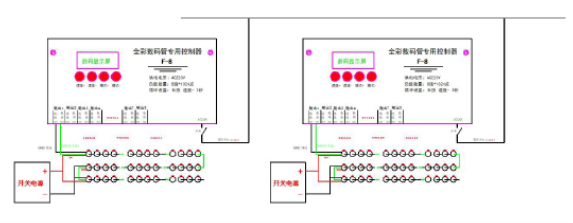

四、景观灯控制器接线图示意:


五、景观灯交流同步示意图:


景观灯交流同步条件:速度保持一致  模式保持一致  同时开电
